Intelligente Plantafel FlatMan® Grossbild Panel PC |
ANDON Anzeige - Mitarbeiterinformation |
Digitaler CAD-Tisch für die Fertigung rundim Staub- und Feuchtigkeits-Dicht |
Vandalensicherer Outdoor Panel PC |
|
|---|---|---|---|---|
| Bestellbezeichnung: | A6430AUT01A21PU - Lüfterlos | A6430AUT01A11SG- Lüfterlos | A6430-Tisch | A8430AUT0G2SS - Lüfterlos |
| Leuchtdichte cd/m² |
600 | 600 | 700 und 590cd/m² nach dem Touch | 400 |
| Kontrast | 4000:1 | 4000:1 | 3000:1 | 1300:1 |
| Auflösung (Bildpunkte) | 1920 x 1080 | 1920 x 1080 | 3840 x 2160 | 1920 x 1080 |
| Farben | 16.7 Million | 16.7 Million | 16.7 Millionen | 16.7 Million |
| Details einblenden | ||||
| Backlight Life Time |
LED 50.000h | LED 50.000h | LED 60.000 | LED 50.000h |
| Blickwinkel H/V | 178° / 178° | 178° / 178° | 178° / 178° | 170° / 170° |
| CPU | Intel® Core™ i5-1135G7 (8MB Cache, bis zu 4.2GHz, quad-core) | Intel® Celeron® J6413 CPU (1.5M Cache, bis zu 3.00 GHz) | Intel® Core™ i5-1135G7 (8MB Cache, bis zu 4.2GHz, quad-core) | Intel® Celeron® J6413 CPU (1.5M Cache, bis zu 3.00 GHz) |
| BIOS | AMI BIOS, 256Mbit SPI Flash ROM | AMI BIOS, 256Mbit SPI Flash ROM | AMI BIOS, 256Mbit SPI Flash ROM | AMI BIOS, 256Mbit SPI Flash ROM |
| Grafik | Intel® Iris® Xe Graphics | Intel® UHD Graphics | Intel® Iris® Xe Graphics | Intel® UHD Graphics |
| Audio | Realtek ALC888S-VD2-GR / Line-OUT + Line-IN + Mic IN | Realtek ALC888S Line-OUT + Line-IN + Mic IN 3W | Realtek ALC888S-VD2-GR / Line-OUT + Line-IN + Mic IN | Realtek ALC888S Line-OUT + Line-IN + Mic IN 3W |
| Speicher | DDR4 3200MTs-8GB max. 32GB | DDR4 3200MTs-8GB max. 32GB | DDR4 3200MTs-8GB max. 32GB | DDR4 3200MTs-8GB max. 32GB |
| SSD | SSD 64GB bis zu 1TB optional Powerguard | SSD 64GB bis zu 1TB optional Powerguard | SSD 64GB bis zu 1TB optional Powerguard | SSD 64GB bis zu 1TB optional Powerguard |
| Erweiterung | 1 x M.2 Type M 2280 (with 1 x PCI-e Gen4 x4 1 x M.2 Type B 3042/3052/2242 1 x M.2 Key E 2230 |
1 x M.2 Key E 2230 1 x M.2 Key B 3052/2242 1 x M.2 Key M support 2260 |
1 x M.2 Type M 2280 (with 1 x PCI-e Gen4 x4 1 x M.2 Type B 3042/3052/2242 1 x M.2 Key E 2230 |
1 x M.2 Key E 2230 1 x M.2 Key B 3052/2242 1 x M.2 Key M support 2260 |
| Ethernet | 1 x Intel® I225V 2.5 Base-Tx GbE 2 x Intel® I219LM Base-Tx GbE |
2x GbE 2 x Intel® I210AT 1x Intel® I226LM 2.5GbE |
1 x Intel® I225V 2.5 Base-Tx GbE 2 x Intel® I219LM Base-Tx GbE |
2x GbE 2 x Intel® I210AT 1x Intel® I226LM 2.5GbE |
| USB | 3x USB 3.2 Gen2x1 + 1x USB 2.0 |
2 x USB 3.1 Gen2, 2 x USB2.0 |
3x USB 3.2 Gen2x1 + 1x USB 2.0 |
2 x USB 3.1 Gen2, 2 x USB2.0 |
| COM Seriell | 1x COM 1: RS232/425/485 BIOS- Einstellung 1x COM 2: RS232 Jumper Einstellung |
2 x RS-232/422/485 4 x RS232 |
1x COM 1: RS232/425/485 BIOS- Einstellung 1x COM 2: RS232 Jumper Einstellung |
2 x RS-232/422/485 4 x RS232 |
| Videoausgang | 2x DP++ zum Anschluss externer Monitore max. 4096x2304@60Hz- Support für 3 Displays |
2x DP++ Max resolution 4096x2160@60Hz 3faxh Display | 2x DP++ zum Anschluss externer Monitore max. 4096x2304@60Hz- Support für 3 Displays |
2x DP++ Max resolution 4096x2160@60Hz 3faxh Display |
| Sicherheit | Watchdog 1~255 Schritten TPM 2.0 On board NuvoTon NPCT750AADYX |
Watchdog 1~255 Schritten TPM 2.0 On board NuvoTon NPCT750AADYX |
Watchdog 1~255 Schritten TPM 2.0 On board NuvoTon NPCT750AADYX |
Watchdog 1~255 Schritten TPM 2.0 On board NuvoTon NPCT750AADYX |
| Stromversorgung | 90 ~ 264VAC / 47 ~ 63Hz | 90 ~ 264VAC / 47 ~ 63Hz | 90 ~ 264VAC / 47 ~ 63Hz | 90 ~ 264VAC / 47 ~ 63Hz |
| Temperaturbereich | 0° ~ 50° optional erweitert |
0° ~ 50° optional erweitert |
0° ~ 45° optional erweitert |
-20° ~ 60° optional erweitert |
| Schutzklasse | IP65 | IP65 | IP65 rundum | IP65 |
| Schutzglas oder Touchscreen | PCT - gehaertetes Glas - 10-Finger Multitouch | Schutzglas - gehaertetes Glas - Entspiegelt | 12-Punkte Multitouch durch gehärtetes Glas – entspiegelt Bedienung mittels Fingertipp, Handschuh |
Bruchfestes Schutzglas entspiegelt |
| Mögliches Zubehör bei allen Geräten | RFID - | Funktionstasten - | 8Bit Digital I/O (Nuvoton NCT6106D Super I/O) | Digital Ein- Ausgang |
| Besonderheit | Schmutzsichere Touchfront auch mit Handschuh bedienbar | ANDON Anzeige für die Produktion Full HD 16:9 Format | Stabiler Tischunterbau mit 2 Säulen und Bodenplatte mit höhenverstellbaren Bodenausgleich. |
OUTDOOR Vandalensicherer Panel PC mit Remotecontrol |
FlatMan® Panel PC - Anbaugeräte
43Zoll (109,22cm)

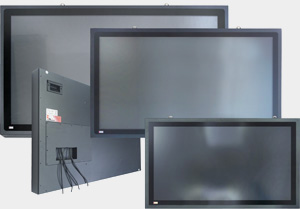

FlatMan® Multitouch-Grossbild Panel-PCs im geschlossenen Metallgehäuse zur Anwendung im Produktionsbereich für die Mitarbeiterinformation oder als intelligente Planungstafel im Shop-Floor oder im Outdoorbereich mit erweitertem Temperaturbereich.
Die Geräte sind Konzipiert für den Dauerbetrieb über langen Zeitraum.
Das FlatMan® Gehäusekonzept ermöglicht die Verwendung von Displays von verschiedenen Herstellern. Ohne Änderung der Aussenabmessungen ist dadurch der Umstieg von 42Zoll auf die neuen 43Zoll Displays möglich. Einzig der Bildausschnitt bei Touchscreen wird um wenige Millimeter grösser.
Bei Anwendungen in hellem Ambiente besteht die Wahl, zum Display mit hoher Leuchtdichte von > 1.000cd/m² oder noch heller.
Ebenso gibt es die Möglichkeit der Entscheidung zwischen HD Auflösung mit 1920x 1080 Pixel und UHD mit 3840 x 2160 Bildpunkten.Optional: Fernkontrolle aller Videofunktionen. Der Panel-PC ist mit einer RS232 (COM) oder USB Schnittstelle (max. 5m) ausgerüstet. Für den PC gibt es eine IQ-WIN-OSD Software. So können selbst per Touchscreen alle Videowerte, wie Kontrast, Helligkeit, Signaleingang, Signalsuchlauf und Farbtemperatur komfortabel einstellen.
Die Kabelführung kann im Tragarm durch eine Öffnung innerhalb der VESA-Befestigung erfolgen. Einfach - kostengünstig und dicht, Schutzklasse IP65.
Die Auswahl zwischen verschiedenen Wand- und Standfussbefestigung erleichter die Aufstellung.
Je nach Wahl der Kabeldurchführung erhöht sich die Schutzklasse von IP64 bis auf IP69.
Alle Geräte sind vertikal (Portrait Mode) als auch horizontal (Landscape Mode) einsetzbar.
